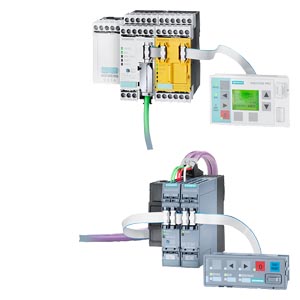

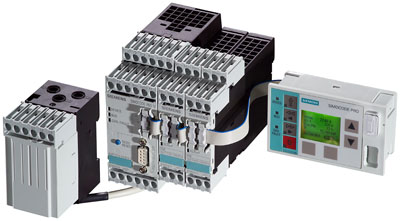

Siemens SIMOCODE Pro - устройство управления и защиты электродвигателя
SIMOCODE pro — это гибкая модульная система управления и защиты низковольтных электродвигателей переменного тока, работающих с постоянной частотой вращения. Она оптимизирует соединение между I&C и моторным фидером, повышает готовность системы и позволяет более экономично производить запуск, наблюдение во время работы и обслуживание системы.
SIMOCODE pro, установленный в низковольтном распределительном устройстве — это интеллектуальный интерфейс между системой автоматизации высокого уровня и моторным фидером, который включает следующие компоненты:
- Многофункциональное электронное устройство защиты двигателей, которое не зависит от системы автоматизации;
- Гибкое программное обеспечение, позволяющее решать различные задачи управления двигателями, которые раньше решались аппаратными средствами;
- Возможность получения подробных данных о работе, обслуживании и диагностике;
- Открытую связь через PROFIBUS DP, который является для устройств стандартной шиной полевого уровня.
Основные преимущества для потребителей:
- Включение моторного фидера в систему управления производственным процессом через стандартную шину значительно уменьшает затраты на осуществление связи между моторным фидером и PLC;
- Распределение функций автоматизации посредством конфигурируемого управления и функций защиты в фидере экономит ресурсы в системах автоматизации и гарантирует полные функциональные возможности и защиту фидера, даже если I&C или шинная система выходят из строя;
- Получение и контроль данных о работе, обслуживании, диагностике позволяет улучшить обслуживание и повысить степень готовности фидера;
- Высокая степень модульного исполнения позволяет пользователям получить совершенное устройство для решения специфических задач, возникающих для каждого моторного фидера;
- Система SIMOCODE pro предлагает функционально разделенные и экономящие пространство решения для любого применения пользователем;
- Заменяемые управляющий модуль и программное обеспечение уменьшают количество компонентов и необходимых соединений, снижают затраты на монтаж и возможность ошибки при подключении;
- Использование электронного устройства, осуществляющего полную защиту двигателей, позволяет улучшить их эксплуатацию, гарантировать их длительную работу, иметь стабильные защитные характеристики устройства и надежное отключение после многих лет службы.
Многофункциональная полная электронная защита двигателей с номинальными токами до 820 A
SIMOCODE pro предлагает всестороннюю защиту моторного фидера посредством комбинирования различных многошаговых и имеющих задержки срабатывания защитных и управляющих функций:
- Обратнозависимая электронная задержка срабатывания защиты при перегрузке (Class 5 ... 40);
- Обрыв линейного провода / защита от асимметрии питающего напряжения;
- Защита от блокировки (заклинивания) ротора;
- Термисторная защита двигателя;
- Защита от замыкания на землю;
- Контроль величины предельного тока двигателя;
- Контроль количества часов работы, простоя, количества пусков и т.д.
Гибкое управление двигателем на основе программного обеспечения (взамен различных аппаратных блокировок)
В SIMOCODE включено множество предопределенных функций, в том числе все необходимые логические операции и блокировки.- Прямой пуск и изменение направления вращения;
- Пуск переключением со звезды на треугольник (то же с изменением направления вращения);
- Управление двухскоростными двигателями с раздельными обмотками (переключением числа пар полюсов); то же с изменением направления вращения;
- Управление двухскоростными двигателями с обмотками Даландера (то же с изменением направления вращения);
- Управление режимом ползучей скорости (позиционированием);
- Управление электромагнитными клапанами;
- Управление автоматическими выключателями;
- Управление устройствами плавного пуска (то же с изменением направления вращения).
Эти управляющие функции осуществляются посредством программного обеспечения и могут быть свободно назначены для определенных дискретных входов и выходов (включая PROFIBUS DP).
Предопределенные функции могут быть гибко адаптированы для каждой задаваемой потребителем специфической конфигурации моторного фидера посредством свободно конфигурируемых логических модулей (таблицы истиности, счетчики, таймеры, граничная оценка...) и с помощью стандартных функций (контроль системной ошибки, начала аварии, внешнего повреждения...).
SIMOCODE pro делает ненужными много дополнительного оборудования и цепей управления, что является результатом высокого уровня стандартизации моторных фидеров, условий его разработки и принципиальных схем.
Данные по эксплуатации, обслуживанию и диагностике
SIMOCODE pro делает различные данные по эксплуатации, обслуживанию и диагностике доступными, помогает определять неисправности и вовремя предотвращать их путем профилактических мероприятий. В случае сбоя неисправность может быть диагностирована, локализована и устранена очень быстро — что обеспечивает минимальные периоды простоя.
Эксплуатационные данные:
- Отключение двигателя из-за величины тока в силовой цепи;
- Все фазные токи;
- Несимметрия питающего напряжения;
- Время до отключения;
- Обеспечение времени охлаждения двигателя и т.д.
Данные по эксплуатации:
- Количество отработанных двигателем часов;
- Количество часов простоя двигателя;
- Количество пусков двигателя;
- Количество отключений по перегрузке;
- Внутренние сообщения, записанные в устройстве и т.д.
Данные по диагностике:
- Подробные предупреждения и сообщения о неисправностях;
- Внутренняя неисправность устройства с отметкой времени события и т.д.
Коммуникация
SIMOCODE pro имеет встроенный PROFIBUS DP интерфейс (SUB-D разъем или клеммное присоединение) который заменяет все индивидуальные соединения (включая клеммные блоки), которые обычно требовались для обмена данными с системами автоматизации более высокого уровня — 2-х жильный кабель на один сигнал.
SIMOCODE pro поддерживает дополнительно:
- Скорость передачи данных до 12 Mбит/сек;
- Автоматическое обнаружение скорости двоичной передачи;
- Синхронизацию часов через PROFIBUS DP;
- Циклическую (DPV0) и ациклическую (DPV1) передачу данных и т.д.
Область применения
SIMOCODE pro часто используется для автоматизации технологических процессов, в которых время простоя оборудования приносит большие убытки (например, металлургические, цементные, нефтеперерабатывающие предприятия) и где важно предотвратить время простоя предприятия используя подробные данные об эксплуатации, обслуживании, диагностике или быстро устранить простой или неисправность оборудования при нарушении его работоспособности. SIMOCODE pro является модульным устройством, которое позволяет экономить пространство, и предназначен, в основном, для использования в центрах управления электродвигателями промышленных предприятий и электростанций.
Защита и управление электродвигателями:
- В условиях повышенной опасности (химическая, нефтяная и газовая промышленность);
- С тяжелыми условиями пуска (бумажная, цементная и металлургическая промышленность);
- На предприятиях с высоким коэффициентом готовности оборудования (цементная, нефтегазовая, химическая, обрабатывающая промышленность, энергетические предприятия).
Промышленность
Сегодня SIMOCODE pro, главным образом, применяется в химической (включая нефтяную и газовую), металлургической, фармацевтической, цементной, стекольной промышленности, на предприятиях водоснабжения и водоотведения. Он также используется для применения на энергетических предприятиях, алмазо-, золото-, платинодобывающих шахтах. Базирующийся на опыте применения предшествующей системы SIMOCODE DP, SIMOCODE pro еще более приспособлен для специфических требования этих отраслей промышленности. Очень важный показатель для этих отраслей промышленности — коэффициент готовности электродвигателей и, таким образом, коэффициент готовности всего технологического процесса. Простои предприятий, вызванные неисправностями оборудования, часто сопровождаются большими убытками. По этой причине очень важно обнаружить возможные неисправности вначале и принять соответствующие меры по их предупреждению. SIMOCODE pro является современным устройством управления электродвигателями, базирующимся на многолетнем опыте использования.
